شرح كابل XLPE: المعنى والاستخدامات ومقارنة المواد

ما هو كابل XLPE؟

يحدد هذا القسم ما هو كابل XLPE، ويوضح الاختصار، ويشرح كيف يتناسب عزل XLPE مع بناء الكابل. إذا كانت شكوكك هي "معنى/تعريف كبل XLPE"، فإن الهدف هو تقديم تعريف واضح أولاً، ثم إضافة الحد الأدنى من السياق الفني اللازم لفهم سبب استخدام XLPE في الطاقة الواقعية والأسلاك الصناعية.

معنى وتعريف كابل XLPE

XLPE لتقف على البولي إيثيلين المتقاطع . ان كابل XLPE عبارة عن كبل كهربائي مصنوع من مادة البولي إيثيلين العازلة للموصلات التي تم "ربطها بشكل متقاطع" لتشكيل شبكة جزيئية ثلاثية الأبعاد. من الناحية العملية، يحول الربط المتقاطع العزل إلى هيكل يشبه الحرارة يقاوم التليين والتشوه عند درجات حرارة مرتفعة أفضل من البولي إيثيلين القياسي (غير المترابط).

هناك طريقة بسيطة لتفسير التعريف وهي: أن الموصل يحمل التيار، وطبقة XLPE هي الحاجز الأساسي الذي يمنع تسرب التيار، والانهيار الكهربائي، وفشل العزل تحت الحرارة والضغط الكهربائي. بالنسبة للعديد من تصميمات كابلات الطاقة، يكون تصنيف درجة حرارة الموصل المستمر النموذجي المرتبط بعزل XLPE هو 90 درجة مئوية ، مع التسامح ماس كهربائى يشار إليها عادة حولها 250 درجة مئوية (لثواني قليلة) - القيم التي تساعد في تفسير سبب اختيار XLPE بشكل متكرر للتطبيقات ذات التحميل العالي.

• التركيز على "المعنى": يصف XLPE المادة العازلة (البولي إيثيلين المتشابك)، وليس المعدن الموصل.
• التركيز على "الكابلات": في الممارسة العملية، يكون XLPE عادةً جزءًا من نظام متعدد الطبقات (العزل بالإضافة إلى درع/شاشة اختيارية وغلاف خارجي).
• الوجبات الجاهزة السريعة: كابل XLPE = cable insulated with cross-linked polyethylene ، تقدر قيمتها بالاستقرار تحت درجات الحرارة المرتفعة والضغط الكهربائي.

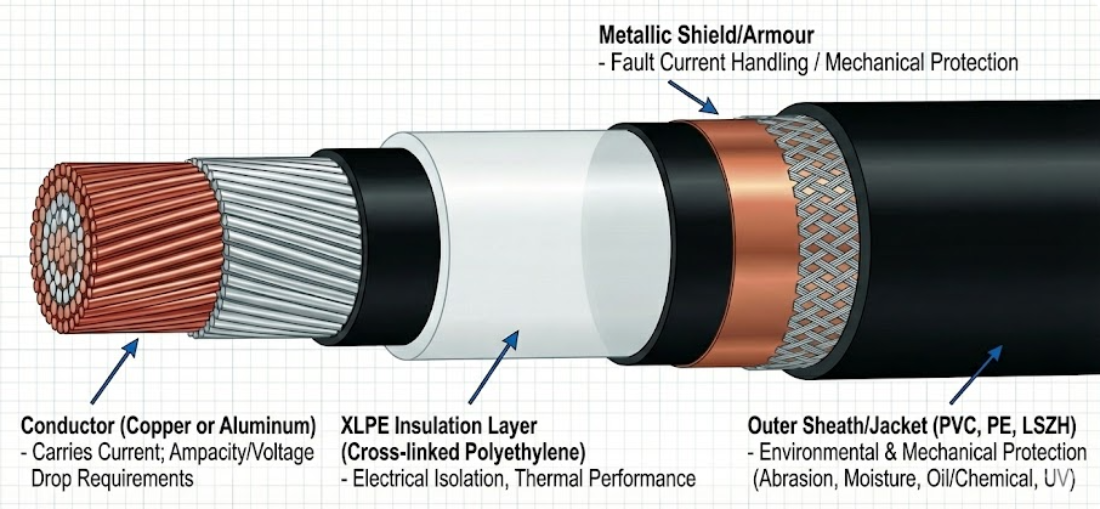

المكونات الرئيسية لكابل XLPE

يشرح هذا القسم الفرعي ما تشتريه بالفعل عندما ترى "XLPE" في ورقة البيانات. ويشير مصطلح "XLPE" عادةً إلى الطبقة العازلة؛ يعتمد باقي الكابل (نوع الموصل، والتدريع، ومواد الغلاف) على التطبيق (أسلاك البناء، والمغذيات الصناعية، وتوزيع الجهد المتوسط، والتركيب تحت الأرض، وما إلى ذلك).

1. موصل (النحاس أو الألومنيوم): يحمل التيار؛ الحجم حسب مساحة المقطع العرضي لتلبية متطلبات السعة وانخفاض الجهد.
2. العزل XLPE : الطبقة العازلة الأولية التي توفر العزل الكهربائي وتساهم في الأداء الحراري.
3. شاشات/دروع شبه موصلة (شائع في تصاميم MV/HV): إدارة توزيع المجال الكهربائي وتقليل مخاطر التفريغ الجزئي.
4. شاشة/درع معدني (يعتمد على التطبيق): يعمل على تحسين معالجة تيار العطل و/أو الحماية الميكانيكية (على سبيل المثال، البيئات تحت الأرض أو الصناعية).
5. الغلاف/السترة الخارجية (غالبًا بولي كلوريد الفينيل، PE، LSZH، وما إلى ذلك): الحماية البيئية والميكانيكية (التآكل، الرطوبة، الزيوت/المواد الكيميائية، ضوء الشمس اعتمادًا على المركب).

باختصار، السمة المميزة لكابل XLPE هي المادة العازلة وأدائها تحت الضغط الحراري والكهربائي. يجب أن تعتمد الأقسام التالية (في المخطط التفصيلي الخاص بك) على هذا التعريف من خلال شرح كيفية تغيير الارتباط المتقاطع لسلوك العزل ثم الانتقال إلى حالات الاستخدام والمقارنات مع XLPO وبولي كلوريد الفينيل.

كيف يعمل العزل XLPE

يشرح هذا القسم الآلية الوظيفية وراء عزل XLPE. بدلاً من إعادة تعريف XLPE، ينصب التركيز هنا على كيف تغير عملية الربط المتقاطع سلوك العزل ولماذا تؤثر هذه التغييرات بشكل مباشر على الموثوقية الكهربائية والتحمل الحراري وأداء الكابلات على المدى الطويل.

عملية الربط المتقاطع في البولي إيثيلين

في عزل البولي إيثيلين القياسي، تكون سلاسل البوليمر مستقلة إلى حد كبير ويمكن أن تنزلق فوق بعضها البعض عند تعرضها للحرارة. يقدم الارتباط المتقاطع روابط دائمة بين هذه السلاسل، مما يؤدي إلى إنشاء شبكة ثلاثية الأبعاد. تمنع بنية الشبكة هذه المادة من التدفق أو الذوبان بمجرد تشكيلها، حتى عندما ترتفع درجات الحرارة بالقرب من حدودها الحرارية.

من منظور وظيفي، هذا يعني أن عزل XLPE يتصرف بشكل أقل مثل اللدائن الحرارية وأكثر مثل المواد المتصلبة بالحرارة. ونتيجة لذلك، عندما يزيد الحمل الحالي وترتفع درجة حرارة الموصل، يكون العزل أقل عرضة للتليين أو التشوه أو فقدان استقرار الأبعاد - وهو عامل مهم في الحفاظ على سماكة العزل المتسقة وتوزيع المجال الكهربائي.

• يؤدي الارتباط المتقاطع إلى تحويل البولي إيثيلين إلى بنية شبكية لا تذوب مرة أخرى تحت درجات حرارة التشغيل العادية.
• يساعد ثبات أبعاد العزل في الحفاظ على أداء كهربائي يمكن التنبؤ به مع مرور الوقت.
• تدعم العملية بشكل مباشر درجات حرارة التشغيل الأعلى المسموح بها مقارنة بالمواد غير المترابطة.

الخصائص الكهربائية والحرارية لـ XLPE

إن التركيب الجزيئي المتقاطع لـ XLPE له عواقب قابلة للقياس على كل من أداء العزل الكهربائي ومقاومة الحرارة. من حيث هندسة الكابلات، تؤثر هذه الخصائص على تصميم سمك العزل، وحسابات السعة، وعمر الخدمة المتوقع.

من الناحية الوظيفية، يعمل عزل XLPE من خلال الحفاظ على سلامته الكهربائية والميكانيكية في ظل ظروف من شأنها أن تتسبب في تليين العزل الحراري التقليدي أو تقادمه بسرعة أكبر. يشرح أساس الأداء هذا سبب تحديد XLPE على نطاق واسع لنقل الطاقة وتوزيعها والتطبيقات الأخرى عالية الطلب التي تمت مناقشتها في القسم التالي.

ما هو استخدام كابل XLPE؟

يتناول هذا القسم الهدف العملي وراء "ما هو استخدام كابل XLPE". بدلاً من التركيز على نظرية المواد، فإن الغرض هنا هو ربط خصائص عزل XLPE بـ سيناريوهات التثبيت الحقيقية ، موضحًا الأماكن الشائعة لنشر كابلات XLPE وما هي المشكلات الوظيفية التي تم تصميمها لحلها.

تطبيقات نقل وتوزيع الطاقة

تُستخدم كابلات XLPE على نطاق واسع في أنظمة نقل وتوزيع الطاقة لأن أداء العزل الخاص بها يدعم الضغط الكهربائي العالي والتحميل الحالي المستمر. في بيئات المرافق والشبكات، تعد الموثوقية في ظل التشغيل المستمر وظروف الأعطال من متطلبات التصميم الأساسية.

• شبكات توزيع الجهد المتوسط : XLPE هو خيار العزل القياسي للمغذيات تحت الأرض والعلوية التي تزود المناطق الصناعية والمناطق الحضرية.
• التوصيلات البينية للمحطات الفرعية : يستخدم بين المحولات والمفاتيح الكهربائية والمغذيات الصادرة حيث يكون الضغط الكهربائي والتحميل الحراري كبيرًا.
• توصيلات شبكات الطاقة المتجددة : محدد بشكل شائع لمحطات الرياح والطاقة الشمسية حيث من المتوقع حدوث أحمال متقلبة وظروف التثبيت الخارجية.

في هذه التطبيقات، تسمح قدرة عزل XLPE على العمل بشكل مستمر في درجات حرارة مرتفعة للمهندسين بتصميم الأنظمة باستخدام ارتفاع القدرة على الحمل الحالي أو تقليل حجم الموصل مقارنة بخيارات العزل ذات درجات الحرارة المنخفضة، اعتمادًا على أولويات المشروع.

الاستخدامات الصناعية والتجارية

وبعيدًا عن شبكات المرافق، تُستخدم كابلات XLPE على نطاق واسع في المنشآت الصناعية والمباني التجارية حيث تكون الأحمال الكهربائية كثيفة وظروف التشغيل صعبة. في هذه البيئات، يؤثر استقرار العزل بشكل مباشر على دورات التشغيل والسلامة والصيانة.

1. مرافق التصنيع : تستخدم كابلات XLPE في مغذيات إمداد المحركات وخطوط الإنتاج والمعدات الثقيلة التي تولد حرارة مستمرة أثناء التشغيل.
2. المباني التجارية والبنية التحتية : غالبًا ما تحدد مراكز التسوق ومراكز البيانات ومحاور النقل كابلات الطاقة المعزولة بـ XLPE لدوائر التوزيع الرئيسية.
3. محطات الطاقة والمرافق : بما في ذلك محطات الطاقة، ومرافق معالجة المياه، ومنشآت النفط والغاز حيث تعد الموثوقية تحت الحمل المستمر أمرًا بالغ الأهمية.

باختصار، يتم استخدام كابلات XLPE أينما تطلب الأنظمة الكهربائية قدرة تحميل أعلى، وموثوقية طويلة المدى، وأداء عزل يمكن التنبؤ به . تحدد هذه المتطلبات المستندة إلى التطبيق سياق القسم التالي، وهو ما يفسر سبب اختيار المهندسين عمدًا لـ XLPE على مواد العزل الأخرى بدلاً من استخدامها افتراضيًا.

لماذا تختار كابل XLPE؟

يشرح هذا القسم منطق القرار وراء اختيار كبلات XLPE. الهدف ليس إعادة ذكر مكان استخدام XLPE، ولكن التوضيح لماذا يختار المهندسون ومخططو المشاريع عمدًا XLPE؟ عند تقييم خيارات العزل للأداء وهوامش السلامة وقيمة دورة الحياة.

مزايا كابل XLPE

ترتبط الأسباب الرئيسية لاختيار كابل XLPE بكيفية تصرف عزله تحت الحمل الكهربائي والحرارة وظروف الخدمة طويلة الأمد. غالبًا ما تُترجم هذه المزايا مباشرةً إلى فوائد على مستوى النظام مثل تحسين الموثوقية أو التصميم الأكثر كفاءة.

• قدرة أعلى على حمل التيار : تتيح درجة حرارة التشغيل الأعلى المسموح بها إما زيادة السعة أو تقليل حجم الموصل في التركيبات المماثلة.
• تحسين الموثوقية الكهربائية : تساعد هندسة العزل المستقرة في الحفاظ على توزيع المجال الكهربائي بشكل ثابت، مما يقلل من خطر انهيار العزل.
• عمر خدمة أطول تحت الحمل : مقاومة الشيخوخة الحرارية تدعم فترات التشغيل الممتدة دون استبدال متكرر.
• قابلية تطبيق الجهد على نطاق واسع : XLPE مناسب للتصميمات ذات الجهد المنخفض والمتوسط والعالي، مما يبسط توحيد المواد عبر المشروعات.

وفي سيناريوهات التصميم العملي، تتيح هذه المزايا للمهندسين تحقيق التوازن بين هوامش الأمان والكفاءة. على سبيل المثال، في حوامل الكابلات أو القنوات ذات المساحة المحدودة، يمكن أن تكون القدرة على العمل بأمان في درجات حرارة أعلى عاملاً حاسماً عند اختيار عزل XLPE.

القيود واعتبارات التصميم

على الرغم من المزايا التي يتمتع بها، فإن XLPE لا يعد تلقائيًا الخيار الأفضل لكل تطبيق. إن فهم حدوده يضمن أن يظل اختيار العزل مبررًا تقنيًا وليس معتادًا.

1. ارتفاع التكلفة الأولية : عادةً ما تكون كابلات XLPE أكثر تكلفة من البدائل الأساسية المعزولة باللدائن الحرارية، مما قد يؤثر على المشاريع الحساسة للميزانية.
2. الانضباط التثبيت : يمكن أن يؤدي نصف قطر الانحناء غير المناسب، أو سحب التوتر، أو ممارسات الإنهاء إلى الإضرار بأداء العزل، خاصة في أنظمة الجهد المتوسط.
3. الاقتران البيئي مطلوب : بينما يعمل XLPE جيدًا كهربائيًا، يجب تحديد مادة الغلاف الخارجي بشكل صحيح للتعامل مع التعرض للأشعة فوق البنفسجية أو المواد الكيميائية أو الرطوبة.

في الأساس، يتم اختيار كابل XLPE عندما يفوق الأداء والمتانة والهامش الحراري تكلفة المواد الأولية. تصبح هذه المقايضة أكثر وضوحًا عند مقارنة XLPE مباشرة بمواد العزل البديلة مثل XLPO وPVC، والتي يتم تناولها في الأقسام التالية.

XLPE مقابل كابل XLPO

يوضح هذا القسم نقطة الارتباك الشائعة من خلال مقارنة XLPE مع عزل كابل XLPO. على الرغم من أن كلا المادتين عبارة عن بوليمرات مترابطة، إلا أنهما تم تحسينهما أولويات الأداء المختلفة . والغرض هنا هو التمييز بين أدوارهم الوظيفية بدلاً من وضع أحدهم على أنه متفوق عالميًا.

ما هو كابل XLPO؟

XLPO لتقف على البولي أوليفين المتقاطع . على عكس XLPE، الذي تم تصميمه بشكل أساسي للعزل الكهربائي في كابلات الطاقة، تم تصميم XLPO عادةً للتأكيد على المرونة وأداء اللهب وخصائص الدخان المنخفض. ونتيجة لذلك، يوجد XLPO بشكل شائع في كابلات التحكم، وأسلاك الأجهزة، وأحزمة السيارات، والتطبيقات التي تكون فيها السلامة من الحرائق وسهولة التعامل أمرًا بالغ الأهمية.

من الناحية الوظيفية، لا يزال عزل XLPO مرتبطًا بشكل متقاطع، مما يعني أنه يستفيد من الاستقرار الحراري المحسن مقارنة بالبلاستيك غير المترابط. ومع ذلك، فإن ملف الأداء الكهربائي الخاص به مصمم بشكل عام لتطبيقات الجهد المنخفض ومستوى الإشارة بدلاً من نقل الطاقة ذات الجهد المتوسط ​​أو العالي.

XLPE مقابل XLPO: الاختلافات الرئيسية

تظهر الاختلافات الأكثر أهمية بين XLPE وXLPO عند مقارنة قدرة الضغط الكهربائي، والسلوك الميكانيكي، وبيئات الاستخدام النموذجية. تفسر هذه الاختلافات سبب نادرًا ما تتنافس المادتان بشكل مباشر في نفس المواصفات.

متى تختار XLPE أو XLPO

يجب أن يكون الاختيار بين XLPE وXLPO مدفوعًا بمتطلبات التطبيق بدلاً من الإلمام بالمواد. يخدم كل عزل غرضًا هندسيًا مميزًا.

• اختر XLPE عندما يجب على الكابل التعامل مع مستويات الجهد العالي، والحمل الحالي المستمر، والضغط الكهربائي على المدى الطويل.
• اختر XLPO عندما تكون المرونة وتثبيط اللهب والأداء المنخفض للدخان أكثر أهمية من قوة العزل ذات الجهد العالي.
• في الأنظمة المختلطة، من الشائع رؤية XLPE يستخدم لوحدات تغذية الطاقة الرئيسية وXLPO يستخدم للتحكم أو الأسلاك المساعدة.

إن فهم هذا التمييز يمنع سوء التطبيق ويضمن أن اختيار العزل يتوافق مع مخاطر النظام وأهداف السلامة والتوقعات التنظيمية. ينطبق منطق مقارنة مماثل عند تقييم XLPE مقابل عزل PVC، والذي يتم تناوله في القسم التالي.

XLPE مقابل كابل PVC

يقارن هذا القسم XLPE مع العزل PVC، وهو مادة الكابلات البلاستيكية الحرارية الأكثر استخدامًا. الهدف هو التوضيح لماذا يظل PVC شائعًا على الرغم من القيود التقنية وتحت أي ظروف يوفر XLPE ميزة وظيفية واضحة، مما يساعد القراء على تجنب افتراض أن أحد الخيارات يحل محل الآخر تلقائيًا.

نظرة عامة على عزل الكابلات البلاستيكية

PVC (البولي فينيل كلورايد) هي مادة عازلة لدنة بالحرارة تستخدم على نطاق واسع في بناء الأسلاك وكابلات الطاقة للأغراض العامة. شعبيتها مدفوعة بالتكلفة المنخفضة وسهولة المعالجة والمتانة الميكانيكية الجيدة في ظل الظروف المحيطة العادية.

من الناحية الوظيفية، يلين العزل PVC عند تعرضه لدرجات حرارة أعلى. توجد تقييمات لدرجة حرارة الموصل المستمر النموذجية 70 درجة مئوية للمركبات البلاستيكية القياسية. هذا القيد لا يجعل PVC غير مناسب؛ بل إنه يحدد الغلاف التشغيلي الذي يتم من خلاله استخدام كابلات PVC بشكل موثوق.

مقارنة الأداء: XLPE مقابل PVC

تظهر الاختلافات الأساسية بين XLPE وPVC في السلوك الحراري، والكفاءة الكهربائية، والشيخوخة على المدى الطويل. تؤثر هذه الاختلافات على حجم الموصل وكثافة التثبيت وفترات الصيانة المتوقعة.

مقايضات التكلفة والتطبيق

غالبًا ما يكون الاختيار بين XLPE وPVC قرارًا مرتبطًا بأداء التكلفة وليس قرارًا تقنيًا بحتًا. تستمر العديد من المعايير والمشاريع في تحديد PVC حيث تظل ظروف التشغيل ضمن حدودها الحرارية والكهربائية.

• PVC عادةً ما يكون ذلك كافيًا للأسلاك السكنية والدوائر التجارية الخفيفة والمنشآت ذات كثافة الحمل المنخفضة إلى المتوسطة.
• XLPE يصبح مفضلاً عندما يكون من المتوقع زيادة كثافة التيار أو ارتفاع درجة الحرارة المحيطة أو التشغيل المستمر الطويل.
• في العديد من المشاريع، يبرر المصممون XLPE بقيمة دورة الحياة بدلاً من سعر الشراء الأولي وحده.

باختصار، يظل PVC بمثابة عزل عملي واقتصادي للعديد من التطبيقات اليومية، في حين يتم اختيار XLPE عندما تكون هوامش الأداء أو الكفاءة أو عمر الخدمة هي محركات التصميم الحاسمة. يساعد فهم هذا التمييز على ضمان توافق اختيار العزل مع المتطلبات الفنية واقتصاديات المشروع.

ملخص: اختيار عزل الكابل المناسب

يقوم هذا القسم الأخير بدمج التحليل السابق في إطار اختيار عملي. والغرض من ذلك هو مساعدة القراء على الانتقال من فهم التعاريف والمقارنات إلى إنشاء اختيار عزل واضح يعتمد على التطبيق على أساس الأولويات الفنية والاقتصادية.

دليل الاختيار على أساس التطبيق

يجب أن يبدأ اختيار عزل الكابلات بظروف التشغيل بدلاً من تفضيل المواد. عادةً ما تحدد عوامل مثل ملف تعريف الحمل ودرجة الحرارة المحيطة وبيئة التثبيت وعمر الخدمة المتوقع ما إذا كان XLPE أو XLPO أو PVC هو الخيار الأكثر ملاءمة.

• ل دوائر الطاقة ذات التحميل العالي أو التي تعمل بشكل مستمر يوفر XLPE الهامش الحراري والاستقرار الكهربائي المطلوب للموثوقية على المدى الطويل.
• ل التطبيقات التي تركز على التحكم أو الإشارة أو السلامة من الحرائق ، قد يكون XLPO مفضلاً بسبب المرونة والأداء المنخفض للدخان.
• ل المنشآت الحساسة من حيث التكلفة وخفيفة التحميل ، يظل PVC حلاً مقبولاً على نطاق واسع ومتوافقًا مع المعايير.

الوجبات السريعة الرئيسية على كابل XLPE

يجب ألا يُنظر إلى كابل XLPE على أنه ترقية افتراضية، بل باعتباره ترقية اختيار العزل يحركه الغرض . وتكمن قيمته في دعم المتطلبات الكهربائية والحرارية الأعلى مع الحفاظ على أداء يمكن التنبؤ به على مدى فترات الخدمة الطويلة.

عندما يتوافق اختيار العزل مع ظروف التشغيل الفعلية، يمكن لكل من XLPE، وXLPO، وPVC أن يؤدي أدواره بفعالية. يتيح فهم هذه الفروق للمصممين والمهندسين والمشترين تحديد الكابلات التي توازن بين السلامة والأداء والتكلفة - بدلاً من الاعتماد على ملصقات المواد وحدها.
